マシンの近状
2019年9月にFX6860比較用に入手しました。
USB 3.0がオンボードでない最初のモデルです。

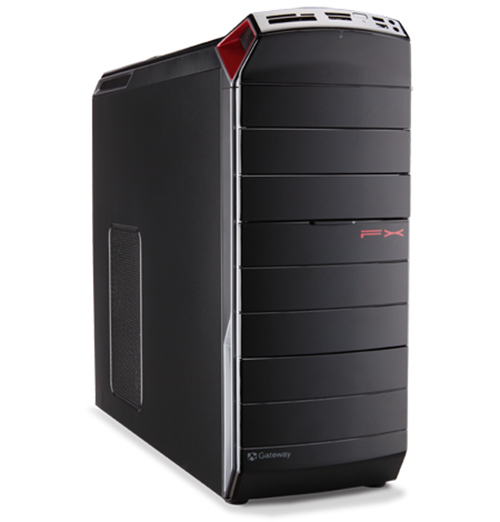

Gateway FX6860-N78F/Gについて
クリックするとカタログPDFが表示されます。
2011年7月にGateway FXシリーズのGateway FX6850-H78F/Gの後継モデルとして登場しました。
FX6850と基本的なスペックはぴておかーどがGeForce GTX 480からGeForce GTX 570へ、USB 3.0対応が変更点です。
マザーボードが更新されています。
Gateway FX6840-N74F/GL、FX6850-H78F/Gと比較すると以下の通り。
| FX6840-N74F/GL | FX6850-H78F/G | FX6860-N78F/G | |
| 発売日 | 2010年8月 | 2011年3月 | 2011年7月 |
| マザー | Acer FX6840 H57H-AM2 |
Acer FX6850 | Acer FX6860 (USB 3.0無し) |
| BIOS | P01-A1 | P01-A3 | P01-A3 |
| CPU | Intel Corei7-870 Lynnfield 4コア 8スレッド 2.93GHz/L3 8MB |
Intel Core i7-2600 Sandy Bridge 4コア 8スレッド 3.4GHz/L3 8MB |
← |
| チップセット | Intel H57 Express | Intel H67 Express | ← |
| RAM | DDR3-1333MHz 4GB 最大16GB |
DDR3-1333MHz 8GB 最大32GB |
← |
| ビデオカード | NVIDIA GeForce GTX 470 GDDR5 1.28GB |
NVIDIA GeForce GTX 480 GDDR5 1.5GB |
NVIDIA GeForce GTX 570 GDDR5 1.28GB |
| UEFIビデオカードの動作 | 不明 | 〇 |
← |
| PCI-Express | PCI-Express 2.0 x16 1スロット(0) X1 3スロット(1) PCI 1スロット(1) |
PCI-Express 2.0 x16 1スロット(0) X1 3スロット(2) |
PCI-Express 2.0 x16 1スロット(0) X1 3スロット(1) |
| SATA | SATA 2.0×6 | SATA 3.0×2 (HDDベイ) SATA 2.0×4 (スロット) |
← |
| HDD | 1TB | ← | ← |
| 光学ドライブ | スーパーマルチ | ← | ← |
| USB | USB2.0×10 | ← | USB3.0×2 (PCI-Exカード) USB2.0×10 |
| OS | Windows 7 Home Premium 64bit |
← | ← |
ビデオカードが旧モデルのGateway FX6850-H78F/Gで使われていたGeForce GTX 480からGeForce GTX 570に変わったこと、
USB 3.0が追加されたことが違いです。
Gateway FX6850のみ1ランク上だったのかは不明です。
USB 3.0は、マザーボード上ではなく、PCI-ExpressカードでUSB 3.0が追加されています。
マザーボード上にUSB 3.0を取り付けるスペースは用意されているのですが、何かしら問題があってPCI-Expressカードで提供されたのだと思われます。
次のモデルのFX6860-A76F/GでオンボードにUSB 3.0が追加されることとなります。
Gateway FX6860-N78F/Gの現在の仕様
| 項目 | メーカー名 | 名称 |
| マザー | Acer | FX6860 (P01-A3) |
| CPU | Intel | Core i7-2600 (3.4GHz/L3 8MB) |
| チップセット | Intel | H67 Express |
| RAM | DDR3-1600 ※DDR3-1333動作 | 16GB (8GB×2) |
| Video | NVIDIA (Palit) | GeForce GTX 960 GDDR5 4GB |
| HDD | Seagate | ST2000DM008 (2TB/Boot) |
| 光学ドライブ | PLDS (PHILIPS & LITE-ON DIGITAL SOLUTIONS) | DH-8B2SH (BD-RE) |
| 電源 | 玄人志向 | 80PLUS STANDARD取得 ATX電源 600W KRPW-L5-600W/80+ |
| OS | Microsoft | Windows 10 Pro 64bit |
太文字がノーマルでは無いところです。

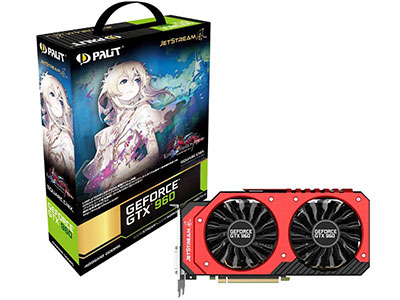

ビデオカードは、標準で付いていたGeForce GTX 570 1.25GBからPalitのGeForce GTX 960 JetStream LoVA 4GBに交換しています。

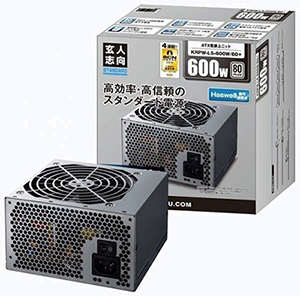

電源は入手時に正常に動作していましたが、経験上壊れる確率が高く、
いつ壊れるか判らない物だったので最初から玄人志向の600Wに交換しました。

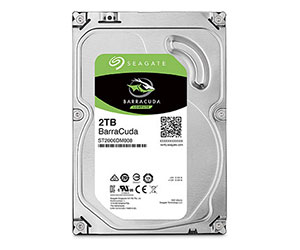

HDDも新品当時からのものだった様子ですが、やはり不良セクタが発生していたのでSeagateの2TB 7200rpmのHDDに交換しました。
Gateway FX6860世代はUEFIの一部対応だったため、SATAの起動ドライブも2TBまでという制限があります。
BIOS画面上で起動ドライブとして選択ができないのですよね。

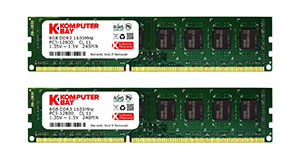

メモリは2GBx4枚という構成だったので、8GBx2枚に交換しました。
Core i7-2600なので、DDR3-1333MHzまでしかサポートされていませんが、
価格の安いDDR3-1600MHzものを購入しています。
ちなみにSandy Bridge、Ivy Bridge世代はメモリが32GB最大なので1枚8GBが最大です。

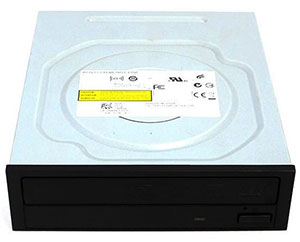

光学ドライブは、BD-R対応ドライブに交換しています。
部品取りから移植したPHILIPS & LITE-ON DIGITAL SOLUTIONS (PLDS) のDH-8B2SHです。
HWiNFO64測定結果
本体BIOSはP01-A3です。USB 3.0オンボードがP02系、Ivy BridgelモデルがP03系となっています。

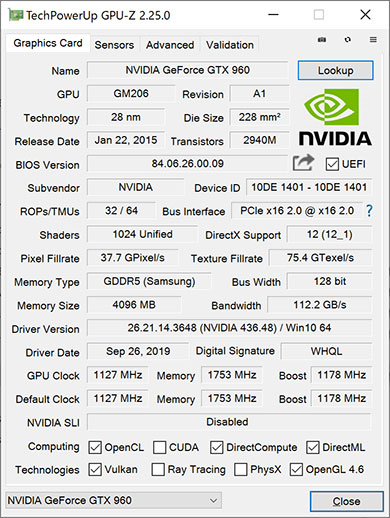

GPU-Z測定結果
GeForce GTX 960は2015年1月版、GM206は第2世代MaxwellアーキテクチャのGPUとなります。
FX6860-N78F/G搭載のオリジナルのGeForce GTX 570は、Keplerアーキテクチャの前世代のFermiアーキテクチャとなるため
アーキテクチャは2世代違うこととなります。
ミドルレンジのGPUになるため、メモリバスが128bitに制限されています。

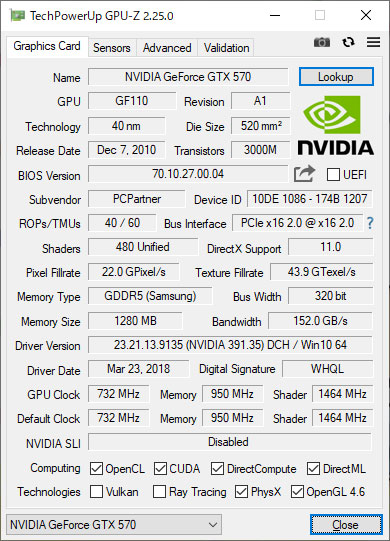

オリジナルのビデオカードのGeForce GTX 570の測定結果は以下の通り。
Direct X11世代のFermiアーキテクチャの為、ドライバーサポートが2018年3月の391.35が最終版となっています。
FermiアーキテクチャとKeplerアーキテクチャは根底の設計思想が変更されている事も大きいと思います。
GeekBench Score
CPUの性能を測定する定番のベンチマークです。
| Model | FX6860-N78F/G | FX6850-H78F/G |
||
| CPU | Intel Core i7-2600 | Intel Core i7-2600 |
||
| GeekBench 5 (Intel Core i3-8100 = 1000) |
Single-Core Performance | Single-Core Score | 776 | 749 |
| Crypto Score | 792 | 790 | ||
| Integer Score | 746 | 719 | ||
| Floating Point Score | 837 | 806 | ||
| Multi-Core Performance | Multi-Core Score | 2976 | 2886 | |
| Crypto Score | 3009 | 2913 | ||
| Integer Score | 2946 | 2847 | ||
| Floating Point Score | 3037 | 2966 | ||
| GeekBench 4 (Intel Core i7-6600U = 4000) |
Single-Core Performance | Single-Core Score | 3579 | 3488 |
| Crypto Score | 3006 | 2926 | ||
| Integer Score | 3731 | 3633 | ||
| Floating Point Score | 3277 | 3189 | ||
| Memory Score | 3834 | 3755 | ||
| Multi-Core Performance | Multi-Core Score | 12056 | 11594 | |
| Crypto Score | 9571 | 8666 | ||
| Integer Score | 15269 | 14767 | ||
| Floating Point Score | 12949 | 12372 | ||
| Memory Score | 4110 | 4021 |
同じCPU、同じチップセット、
同じメモリ規格、HDD内容も基本同じなのに何回も検証しても微妙にFX6860の方が上に。
どこかでパフォーマンスに影響与える改良された要素があるのかもしれません。
3DMark
ベンチマーク定番の3DMarkです。
| FX6860-N78F/G | |||
| Intel Core i7-2600 | |||
| NVIDIA GeForce GTX 960 GDDR5 4GB |
NVIDIA GeForce GTX 570 GDDR5 1.25GB |
||
| Time Spy Extreme (DX12/4K) |
Time Spy Extreme V1.0 スコア | 1037 | 測定不能 |
| グラフィックスのスコア | 1012 | ||
| CPUスコア | 1210 | ||
| Time Spy (DX12) |
Time Spy V1.0 スコア | 2322 | 測定不能 |
| グラフィックスのスコア | 2225 | ||
| CPUスコア | 3095 | ||
| Night Raid (DX12) |
Night Raid V1.0 スコア | 15910 | 9709 |
| グラフィックスのスコア | 28675 | 12187 | |
| CPUスコア | 4517 | 4512 | |
| Fire Strike Ultra (DX11/4K) |
Fire Strike Ultra V1.1 スコア | 1641 | 測定不能 |
| グラフィックスのスコア | 1602 | ||
| 物理スコア | 8754 | ||
| 総合スコア | 806 | ||
| Fire Strike (DX11) |
Fire Strike V1.1 スコア | 6103 | 3781 |
| グラフィックスのスコア | 6973 | 4113 | |
| 物理スコア | 8755 | 8776 | |
| 総合スコア | 2555 | 1358 | |
| Sky Diver (DX11) |
Sky Diver V1.0 スコア | 17222 | 11502 |
| グラフィックスのスコア | 22357 | 12356 | |
| 物理スコア | 8008 | 7993 | |
| 総合スコア | 17281 | 13378 | |
GeForce GTX 960に交換して最大のメリットはVRAMが4GBあるという事でしょうか。
ミッドレンジモデルなので、パフォーマンス的には伸びていませんが、現状実用ではまだまだ現役と思います。
ただ本格的にゲームをするのであればGeForce GTX 980以上は必要ですね。
Unigine Superposition
Unigineが2017年に公開したベンチマークソフトです。
| Model | FX6860-N78F/G | |
| CPU | Intel Core i7-2600 | |
| GPU | NVIDIA GeForce GTX 960 GDDR5 4GB |
NVIDIA GeForce GTX 570 GDDR5 1.25GB |
| 8K OPTIMIZED RESULT (VRAM 6241MB) | 411 | 測定不能 |
| 4K OPTIMIZED RESULT (VRAM 4193MB) | 2061 | 398 |
| 1080P EXTREME RESULT (VRAM 3322MB) | 1123 | 799 |
| 1080P HIGHT RESULT (VRAM 3320MB) | 3293 | 2044 |
| 1080P MEDIUM RESULT (VRAM 1299MB) | 4484 | 3100 |
| 720P LOW RESULT (VRAM 643MB) | 10095 | 8332 |
ベースのパフォーマンスもですが、VRAM用の差がはっきり出た感じです。
FINAL FANTASY XV WINDOWS EDITION Official Benchmark Ver 1.2
スクウェア・エニックスが2018年2月に動作確認用に公開したベンチマークソフトです。

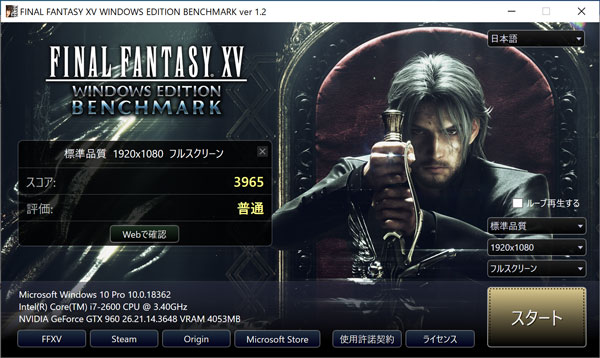

GeForce GTX 960の場合。フルHD、標準で普通となっています。ゲームはできる感じでしょうか。

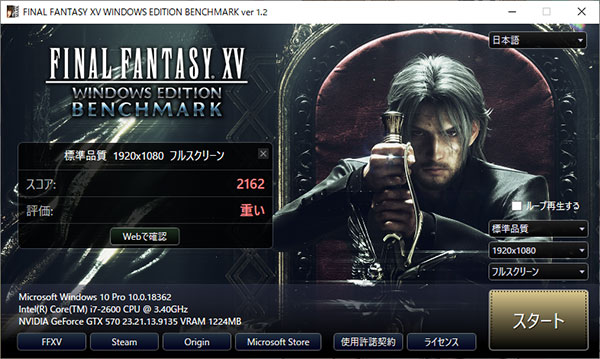

こちらオリジナルのGeForce GTX 570の場合。フルHD、標準で重い状態に。
| Model | FX6860-N78F/G | |
| CPU | Intel Core i7-2600 | |
| GPU | NVIDIA GeForce GTX 960 GDDR5 4GB |
NVIDIA GeForce GTX 570 GDDR5 1.25GB |
| 高画質 1920x1080 フルスクリーン | 2974 (やや重い) | 995 (動作困難) |
| 標準画質 1920x1080 フルスクリーン | 3695 (普通) | 2162 (重い) |
| 軽量画質 1920x1080 フルスクリーン | 5273 (快適) | 3602 (普通) |
GeForce GTX 570はベンチマーク中の表示がレンダリングできていなかったので実質的には利用不可と思われます。
コメント
FX6860が3台目。2台そろったので全世代制覇で入手しました。
Ivy BridgeのFX6860はビデオカード相性に難があるのでその意味ではSandy Bridge搭載モデルの方が良いのかもしれません。
まあ、現行のGatewayDX6785-H76J/GNR(Core i7-8700、NVIDIA GeForce RTX 2070)と比較すると雲泥の差がありそうですが。
